无源电路

电阻的等效转换

  • 串并联
  • 星三角转换

扩展知识点：

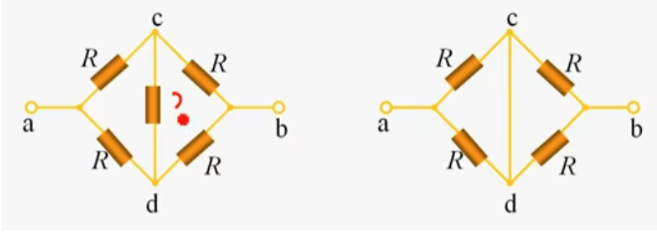

  • 惠斯通电桥

    image-20230416224721268

    等电势点可以直接连接

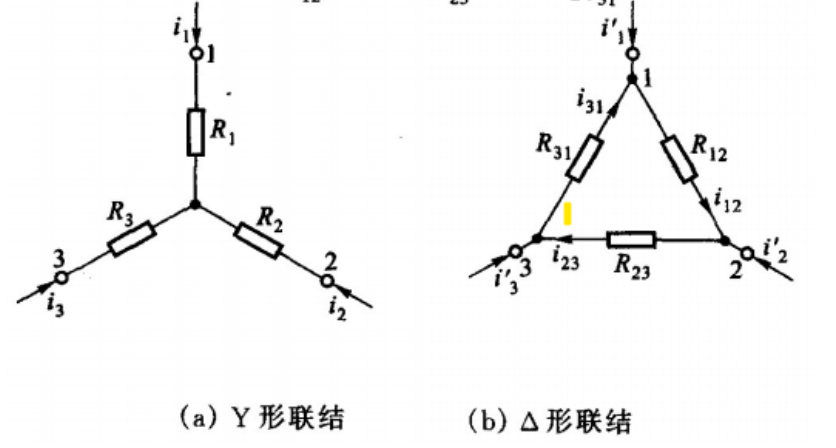

  • 星三角转换

    星三角

image-20230416224822740

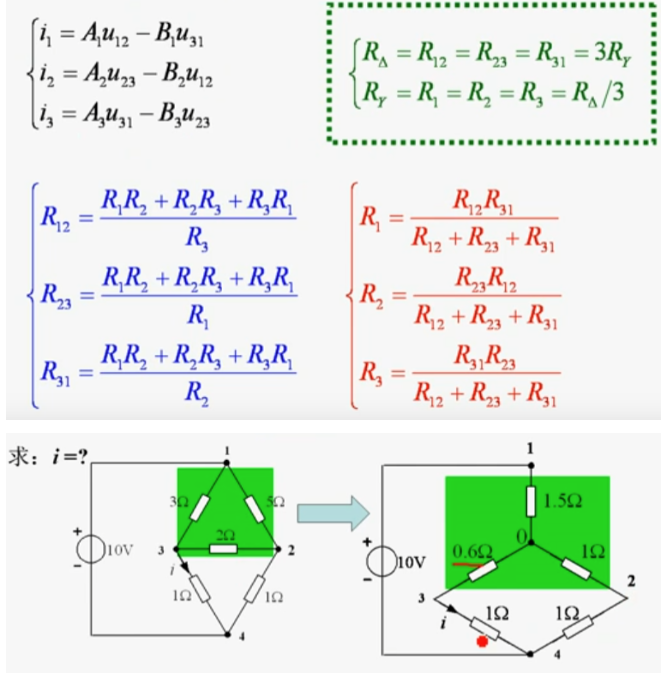

​ 上图所示公式，左侧为星转三角，右侧为三角转星

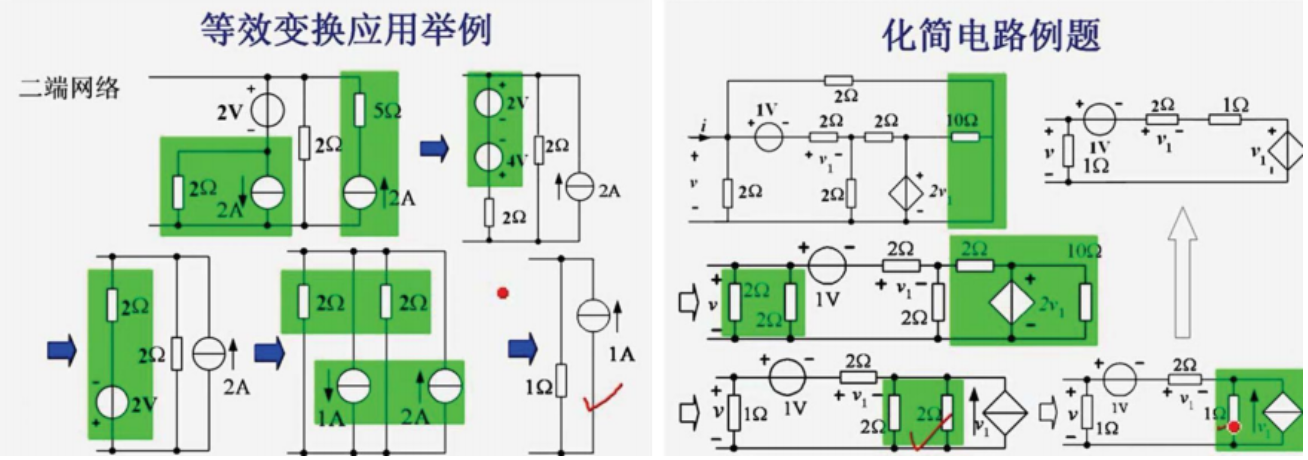

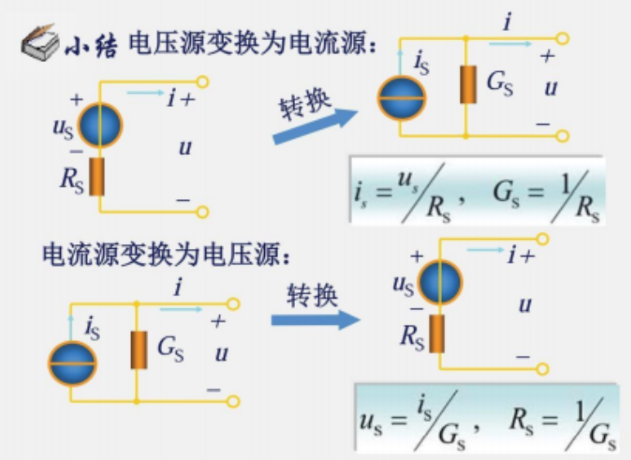

  • 电压源和电流源转换

image-20230416225029857

image-20230416225313634

有源电路

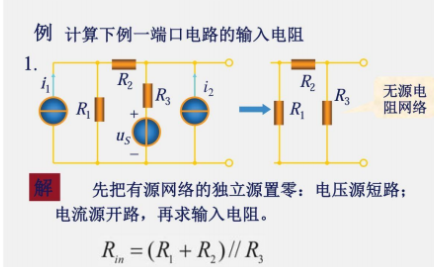

含独立源

  • 电压源看成导线
  • 电流源看做开路

image-20230416225641775

含受控源

  • 化简时，不能消除掉，受控元素

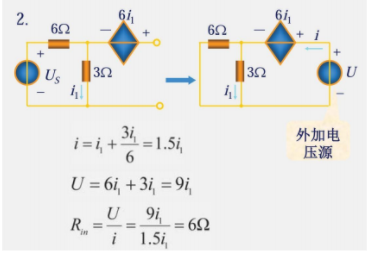

  • 外加电源

image-20230416225915098

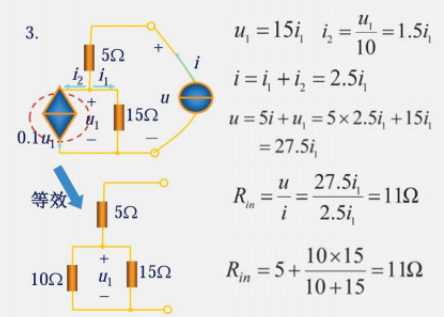

  • 等效为电阻（可能会出现负电阻）

image-20230416230203349
