差分放大器
概念引入
信号类型：
差分信号：单端信号在远距离传输过程中，不可避免的要受到外界电场的干扰。将单端信号改为差分信号(Differential signal)。所谓的差分信号，同样需要两个线，但两根线都是信号线，一根是正信号线，一根是负信号线。当收到干扰时，就会同时加到两根线上（后面所说的共模信号）
号线，它们之间的相位是刚好相反的
共模信号：大小相等，相位相同
差模信号：大小相等，相位相反
通过上述图片，能够基本了解到差模信号的构成。比如我们自己要实现一个正负5V的信号,就可以用两个5V电源串联，中间接地的形式，制造出正5V和负5V的两个电势点
是差模信号
是共模信号
差动放大器构想
如果对差分信号，进行放大，获得关系如下:
输出为段的差值：
主要是最后的输出环节：共模信号会被减掉（大小相同，相位也相同）
差分放大器构成
雏形
-VEE：使用负电压的原因时，如果要给三极管基极供电（静态），你看过谁家电源直接串联的（不应该是一段接地吗？）
180度：反相位不就是180度吗？
放大倍数：
存在问题：
- 这个电路对我们期望的差模信号，和我们不期望的共模信号一视同仁，这让科学家感到不爽
- 这个电路是衰减的
- 抑制共模的核心机理，依赖于两个放大电路的完全对称，这在实际应用中很难做到
标准差动放大器
变动：将原本的RE1 和 RE2 合并成了一个 RE
关键在于差模电压信号流过的途经，与共模电压信号流过的途经不同，导致其遇到的电阻不同，使得基极电流不同。
在处理差模信号时，当左边的 uI+处有一个微小的电压增量，会引起 iB有一个增量 ib，右边的 uI-处由于具有相同的电压减量，会引起 iB 有一个减量，数值也是 ib，由于两个管子的β 相同，则图中 A 点左侧的 iE1 变大多少，A 点右侧的 iE2 就减小多少，这保证了流过 RE 的总电流维持不变，即 A 点对地电位不发生变化。电压不变点，在动态等效电路中可以接地处理。
静态分析：
共模信号（动态分析）：
差模信号（动态分析）：
标准差动放大器分析-含有负载
分析方法：
方法一：将电流源等效为电压源（等效方法，可以参考电路基础的相关部分）
方法二：当差模信号输入时，两个输出端一个有负向变化，则另一个一定有同等大小的正向变化，对于负载来说，其电阻的中心点是没有电位变化的，因此可以视为动态地电位。将负载电阻一分为二，每个都是0.5𝑅load，它们的连接处接地
如，按照方法一，可列出公式：
差分放大器-四种基本接法
参考视频教程：电子工程师华哥

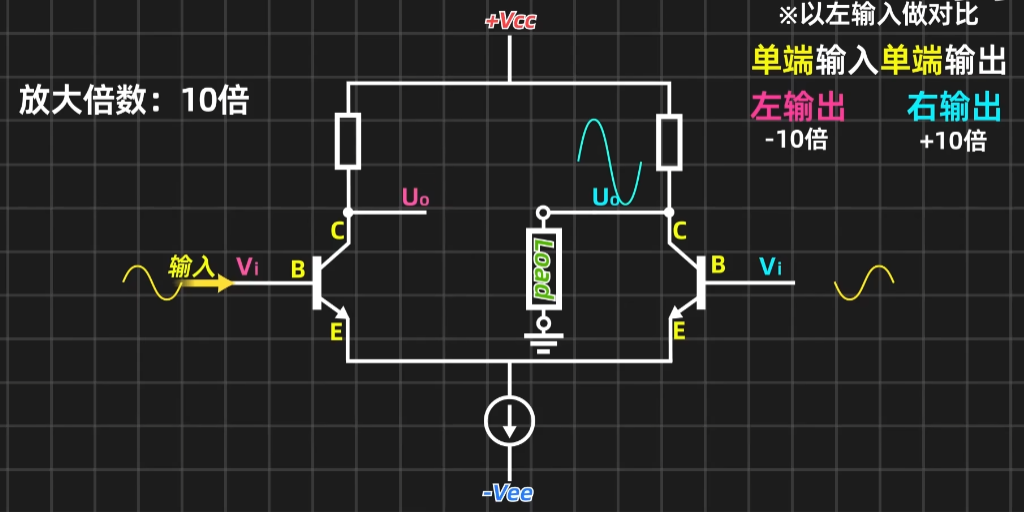

单端输入-单端输入
分析：
假设条件：左侧输入，三极管放大倍数10倍
左侧：电路为共射放大电路，反相放大。
右侧：电路为共基放大电路，同相放大。
关键点分析：左侧IB增大，会引起IE增大。而IE会流向右侧，并且两边电路是完全对称的，右边势必就会产生一样减小量。因此，我可以将右侧理解为左侧差模信号作为输入的共射极放大电路（负负得正，和左侧信号同相），或者是左侧IE变化（按比例分到了IB）作为输入的共基极放大电路（同相放大）
所以，得出结论，单端输入在同侧输出，为反相放大；在异侧输出，为同相放大；

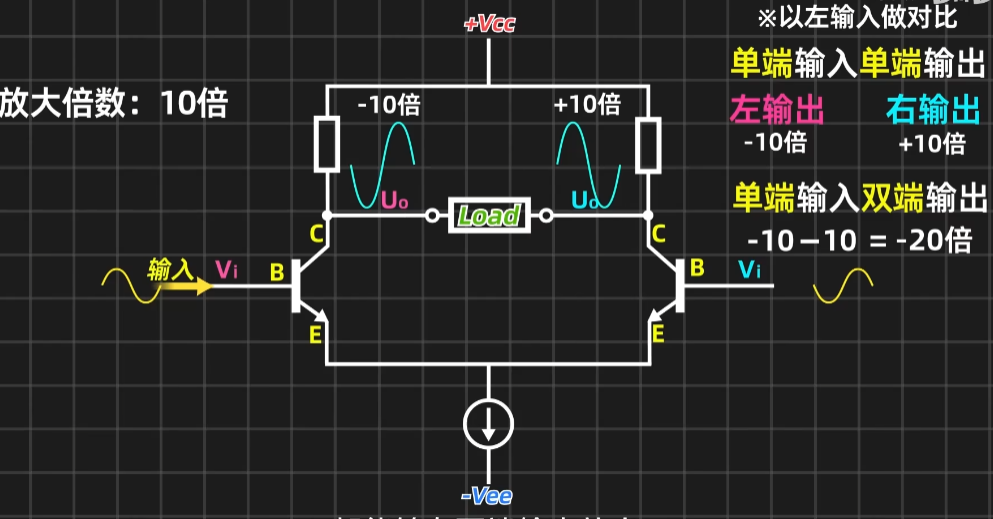

单端输入-双端输出
分析：
原理和单端输出一样。但输出为：同侧 减 异侧 。明显放大倍数增长了一倍

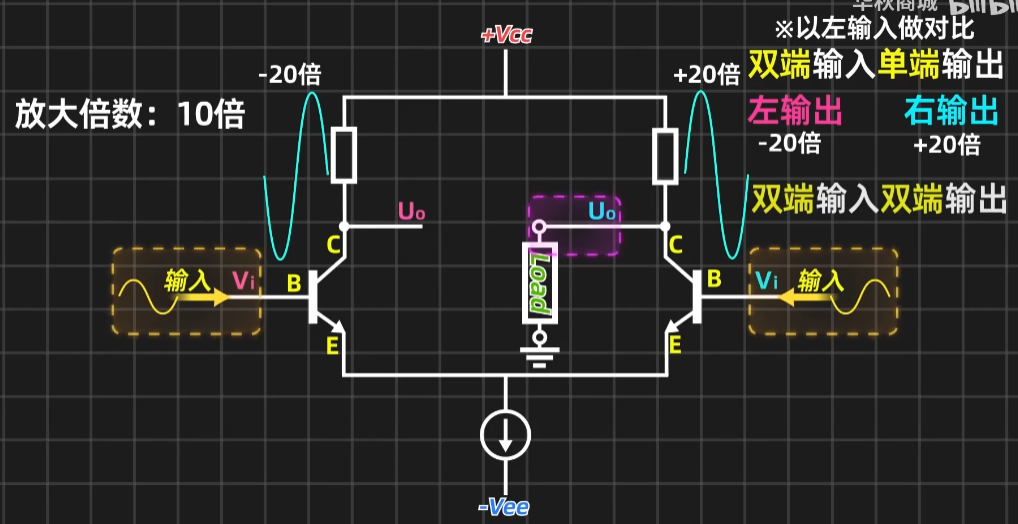

双端输入-单端输出
分析：
原理和单端输出一样。但单侧输出为：同侧的反相放大 加 右侧的同相放大 ，因此放大倍数增长了一倍

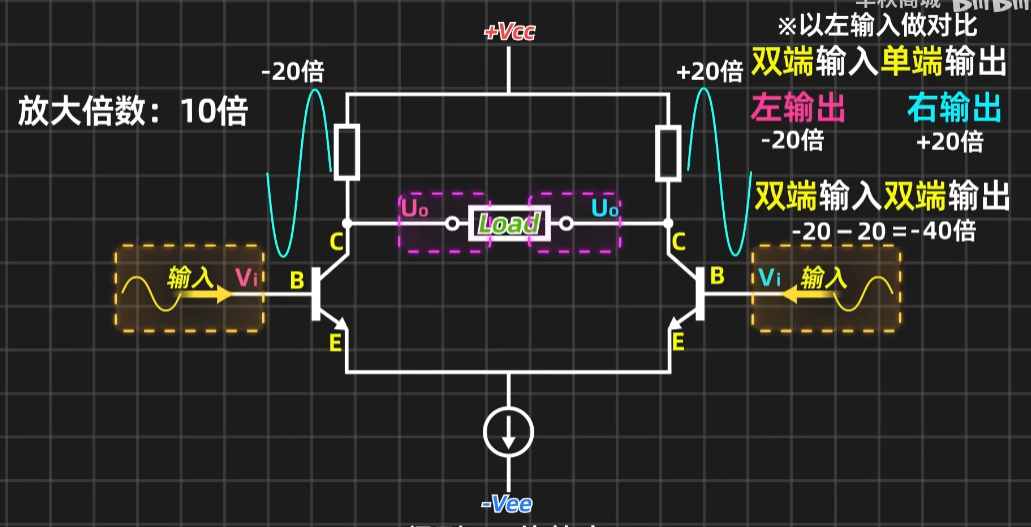

双端输入-双端输出
共模抑制比及其提高方法
共模抑制比
我们希望差动放大器能够尽量放大差模信号，尽量抑制共模信号——定义名词：共模抑制比
对单端输出形式有：
提高共模抑制比
提高共模抑制比的难点：
对单端输出形式，要想提高共模抑制比，增大电流放大倍数 β，或者增大电阻 RE，看起来都是可行的方法。
存在问题：
- β的增长有限
- 改变Re时，为了维持静态工作点不变。ICQ不变，则必须保证 IEQ 不变。将 RE 变为 1MΩ，又维持 IEQ 不变，只能将VEE由现在的-12V 变为-12000V 左右。这个要求实在让人难以接受。
- 使用恒流源提高共模抑制比
用一个晶体管 Q3 组成的恒流源电路（恒流源静态电阻小，动态电阻大）代替了原先的 RE
分析共模信号：
得：
